Topdon BT100 使ってみました
この記事では、実際の使い方を説明します。
Topdon BT100の特徴

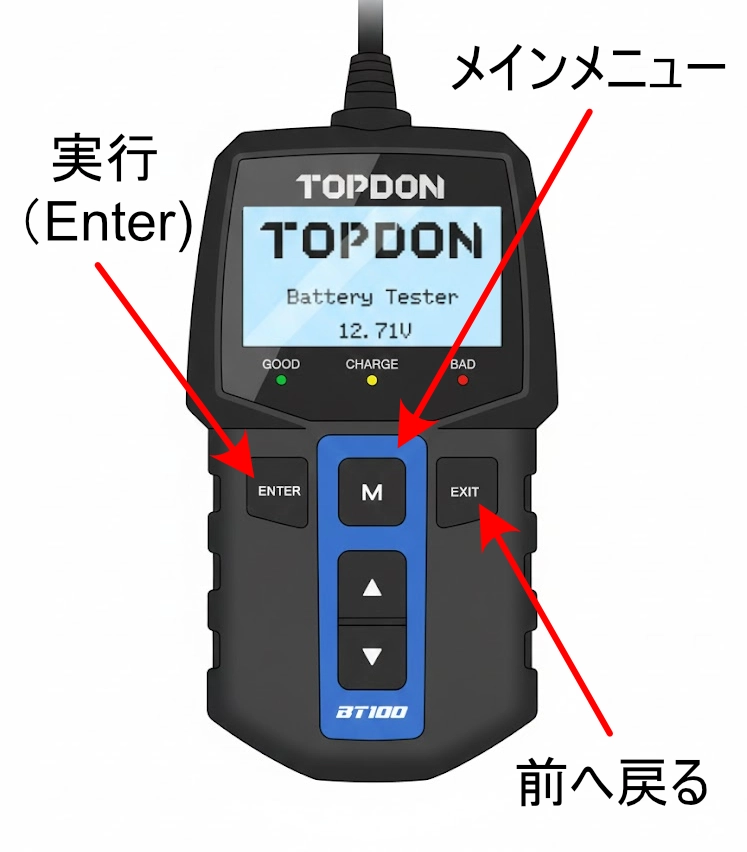

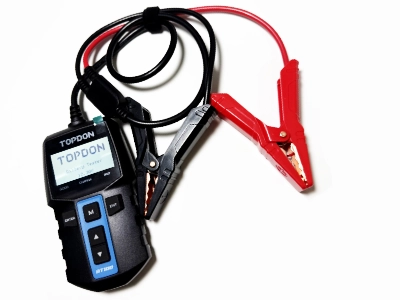

バッテリー専用テスター 「Topdon BT100」
特徴
- 5000円前後と手頃な価格（プロ用は10万近い）
- AMAZON評価は⭐️4.2 月に2000個売れている、
- 日本語表示対応
- 12Vバッテリー全般対応
ポチップ
電圧だけてばなく、色々な角度からバッテリーの劣化度を測定できる
測定できるもの
- CCAによる劣化判定
- 電圧
- 内部抵抗値
- 健康度（SOH）
- 充電量（SOC）
- エンジン始動時の（低下）電圧
- オルタネーターの状態
3年使っている空冷ビートルのOptimaバッテリーの計測例
エンジン停止後、2-3時間おいて電圧安定させて測定をしてください。
- イグニッションをOFFにする
- 赤クリップ→プラス、黒クリップ→マイナス端子に接続

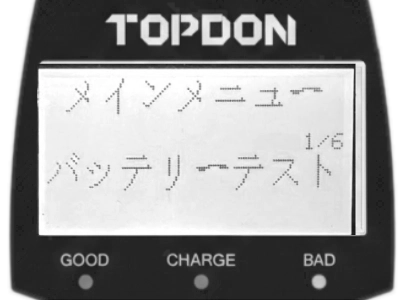

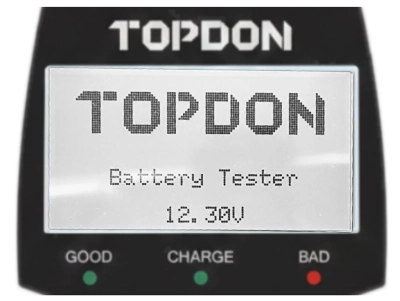

トップ画面が表示されます。

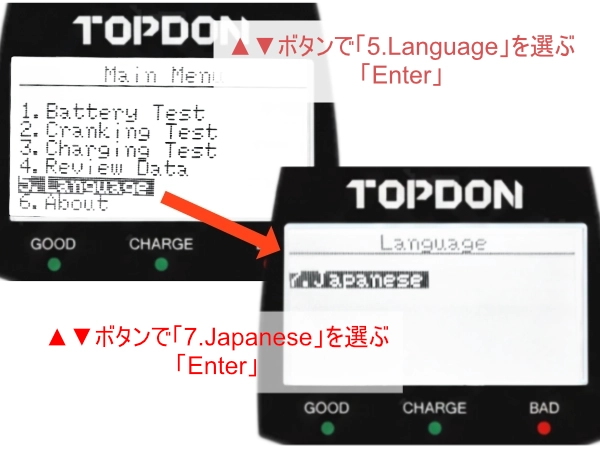

日本語の選択

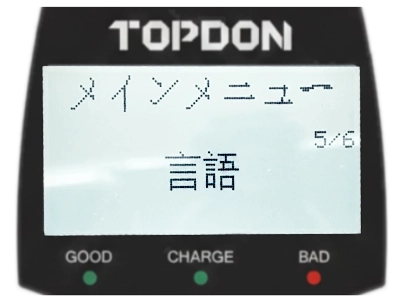

トップ画面で「Enter」を押して、表示された画面から
「5. Language」を選び「Enter」
「7. Japanese」を選び「Enter」
日本語設定完了！
バッテリータイプの選択とCCAメーカー公表値の入力
日本語設定が完了すると「OK」と表示され、トップ画面に戻るので「Enter]
バッテリータイプ、規格、CCA値

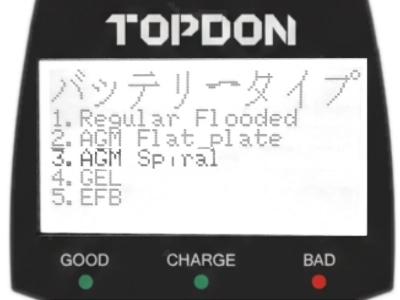

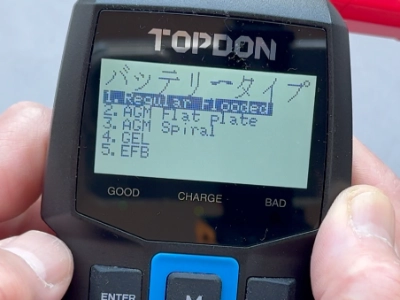

バッテリータイプの選択
- Regular Flooded（鉛蓄電池）、AGM Flat Plate、AGM Spiral（Optima)、Gel、EFBから選択

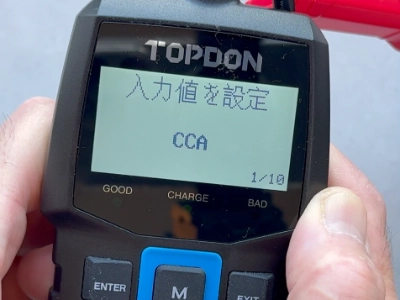

バッテリー「入力値」
- CCA、DIN、JIS、EN、IEC、SAE、MCA、CA、BCI

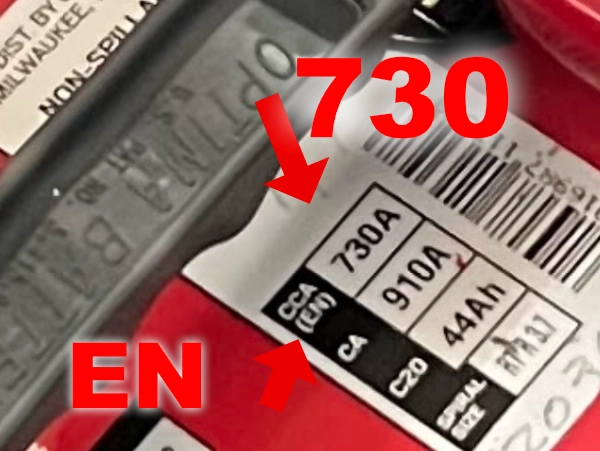

CCA値
バッテリー本体に記載があります
OptimaはAGM Spiral、規格:EN、730A
BOSCHはRegular Flooded”、規格:EN、420A
または、ここでも調べられます - https://www.kaise.com/manu/j_manual_ccalist.pdf
注）格安バッテリーなどは、バッテリー規格とCCA値が不明な場合があります。

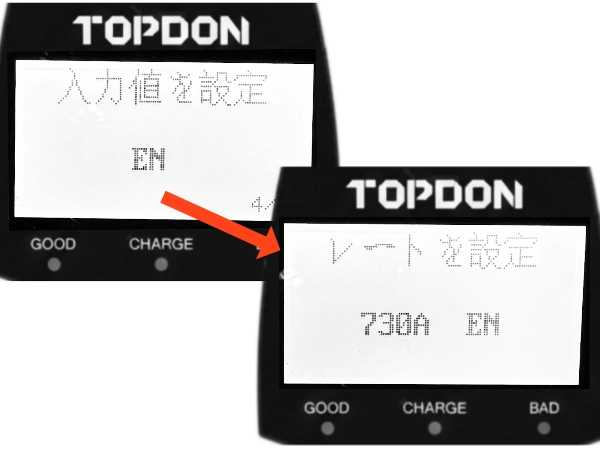

入力値を設定する画面になる、該当入力値を選択「Enter」、次に数値を選択

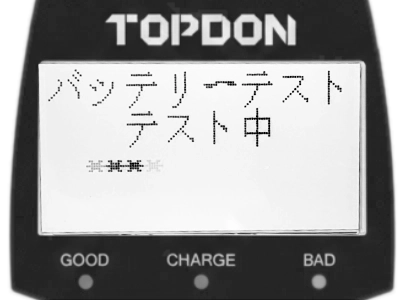

入力終了後、「Enter]で、”バッテリーテスト テスト中”と表示されます。
測定結果

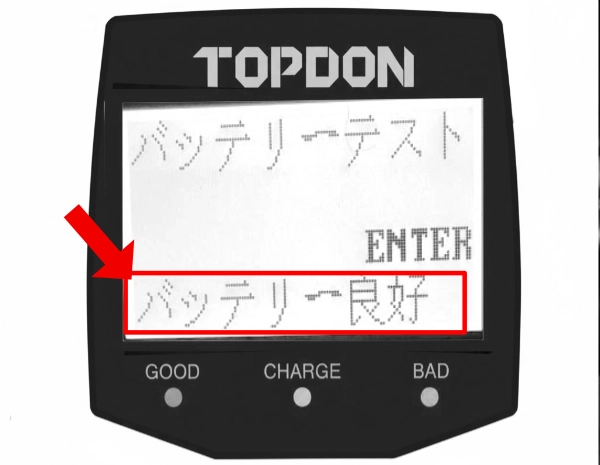

簡易評価
数秒で、バッテリーテスト総合評価が出ます。
- バッテリー良好（GOOD BATTERY)
- 良好チャージしてください（GOOD CHARGING)
- 交換（REPLACE)
- チャージ後再テスト（RETEST AFTER CHARGING)
- 不良セル・交換（BAD CELL REPLACE)
更に「Enter」を押すと、テスト結果の詳細が出ます。

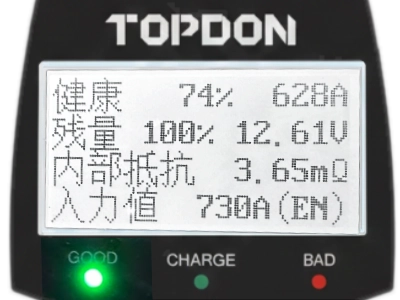

評価詳細
健康（SOH) 74％
CCA、内部抵抗値、バッテリー容量からの総合判定です。（メーカーより）
74%は、新品時から26％劣化していることになります。
70%以上 正常
CCA 628/730A ＝ 86％
バッテリーの公表値と、テスターの値の比率になります。628/730A ＝ 86％
80％以上 正常
残量（SOC）100％
満充電になっているということ。
参考 直接バッテリーの劣化度には関係しない
電圧；12.61V
参考 12.4V以上 正常
内部抵抗値 3.65mΩ :
参考2.mΩ0から15.0mΩの範囲内 正常
判定Good
まだ、問題なく使えるレベルですが、劣化は進んでますね。
定期的に測定し、劣化状態を確認する必要があります。

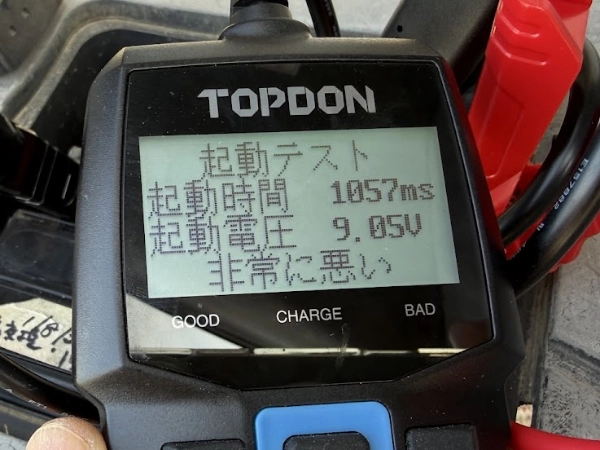

クランキングテストと充電テストもできますが、また別に投稿します。
ポチップ
・ ・ ・ ・ ・

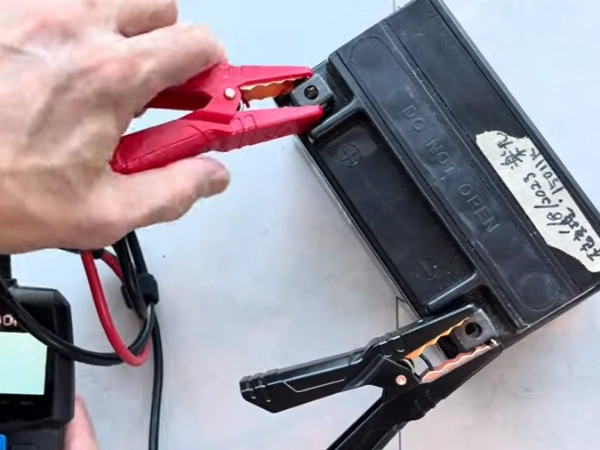

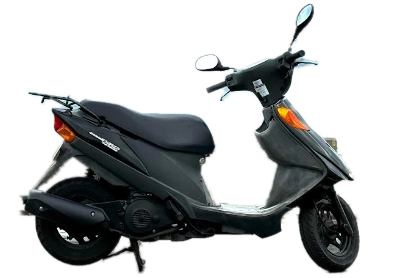

【動画】SUZUKI Address V125のバッテリーの計測例

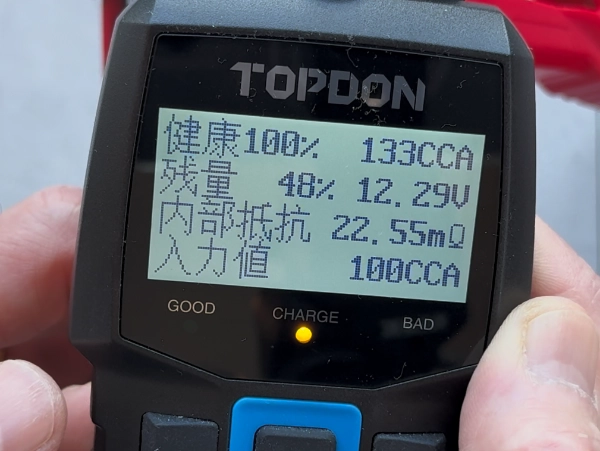

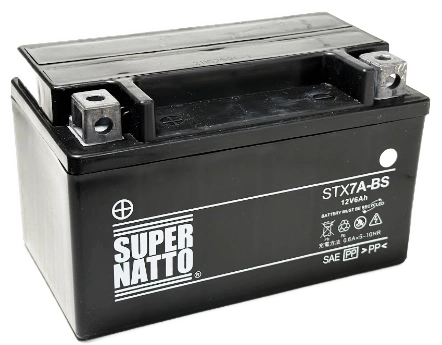

【検証】アドレスV125：3年経過したバッテリー
充電完了から12時間おいて測定した結果、「健康度100%」と出ましたが、中身は完全に寿命でした。
– テスター数値の読み解き —
💡 結論 「健康100%」という表示は、残念ながらアテになりませんでした。 内部抵抗が増大しているため、交換時期です。 テスターの健康度だけではなく、測定結果の各値を確認して判断しましょう

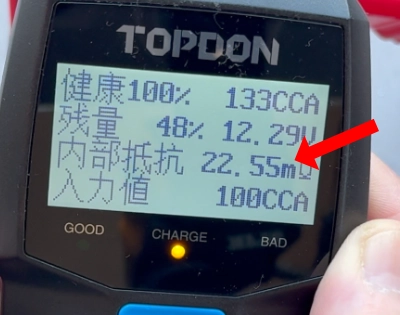

- 残量（48%）＆ 電圧（12.29V）：【問題あり】
充電直後は100%だった残量が、わずか12時間で48%まで激減。本来のパワーを維持できていません。 - CCA値（133CCA）：【不自然】
入力値100に対し、3年経過して133という数値は高すぎます。不自然な値です。 - 内部抵抗（22.55mΩ）：【問題あり】
数値がかなり高く、交換したほうがいいようです。 - 💡 結論 「健康100%」という表示は、残念ながらアテになりませんでした。 内部抵抗が増大しているため、交換時期です。 テスターの健康度だけではなく、測定結果の各値を確認する必要があります。
